產品概述

HXGN□-12型箱型固定式金屬封閉開關設備（簡稱環網柜）是額定電壓12kv，額定頻率50Hz的交流高壓成套電器裝置，主要用于三相交流環網，終端配電網和工業用電設備，起接受 、分配電能和等作用，它也適于裝入箱式變電站。

產品特點

■　上部單元可選用SF負荷開關或隔離開關。
■　下部單元配裝的斷路器:
國產VS1型及所有固定式斷路器
ABB原裝VD4/S真空斷路器或VD4/M斷路器
德國ISM永磁真空斷路器
■　自.上而下依次為儀表室、母線室、負荷(隔離)開關室、斷路器室、電纜室。
■　可根據用戶需要配置CT、PT、避雷器、接地開關以及各型過流及短路故障繼電保護裝置和監控裝置。
■　具有可靠的“五防”聯鎖功能。

產品正常工作條件

• ? 周?chē)諝鉁囟龋荷舷?40℃，下限-10℃
• ? 海拔不超過1000m
• ? 相對濕度：日平均值不大于95%，月平均值不大于90%
• ? 抗地震烈度：不超過8度
• ? 沒有火災、爆炸危險，嚴重污穢、化學腐蝕場所。
對于使用范圍超過以上規定的特殊運行環境，請與四川電器集團股份有限公司協商解決

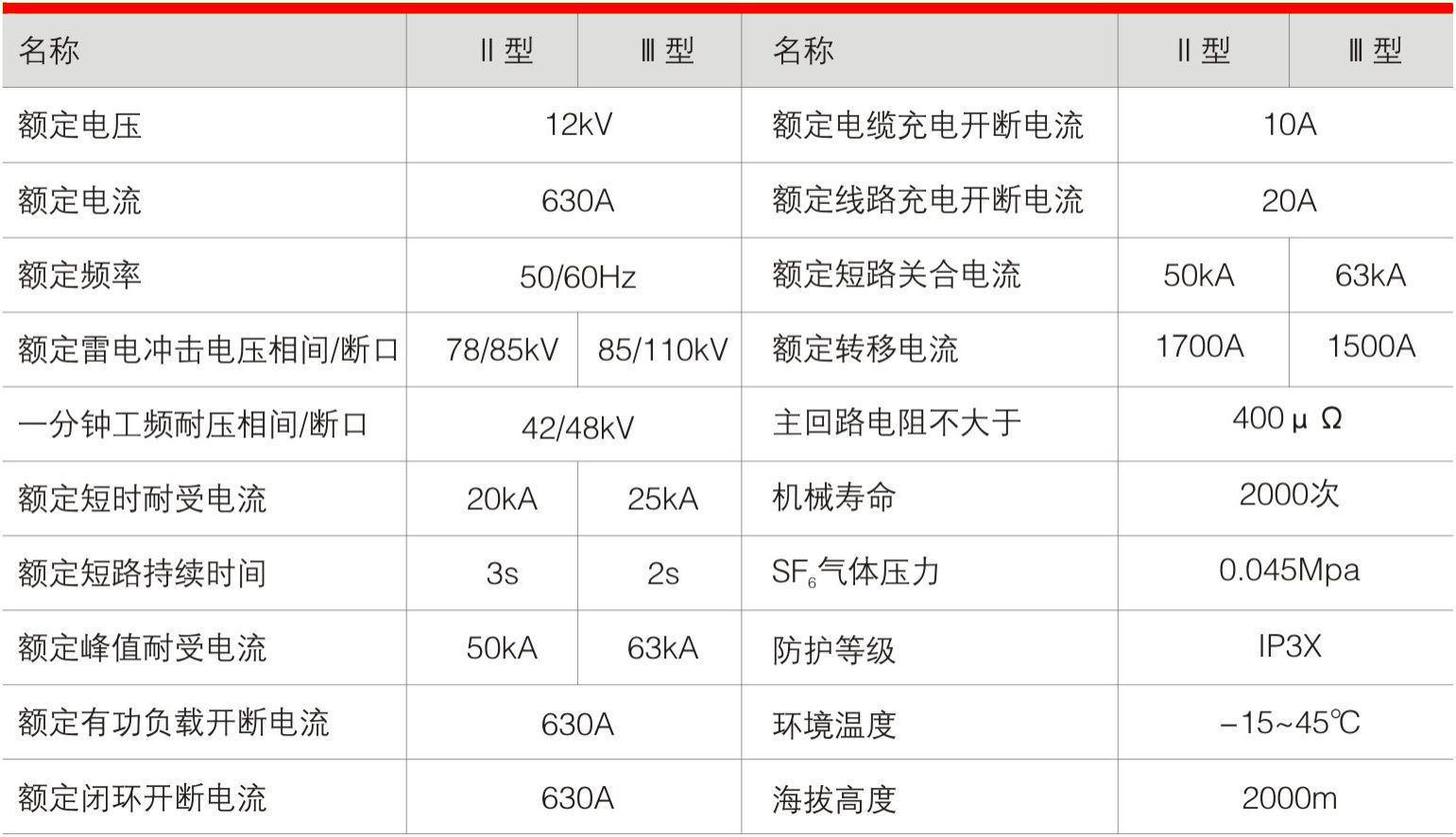

主要技術參數：

環網供電原理：

環網供電一般由三個基本單元組成進線柜作為環網單元，當任一線路出現故障時，能及時隔離，并由另一單元保證用戶變壓器支路連續供電，用戶回路環網柜對變壓器起著保護和隔離作用，便于維護檢修。 環網柜可任意延展，并可根據用戶要求由基本單元構成多種組合方案。

結構特點：

結構性能特點：
環網柜的外殼由基本骨架、頂板、面板、側板組成封閉結構。環網柜的頂部為母線室，母線室的前面為儀表室，兩室之間用鋼板隔開，柜的中部有負荷開關室，中下部為電纜進出線和其它元件室。環網柜的主要設備有真空負荷開關、隔離開關(或帶熔斷器隔離刀閘)、接地開關、避雷器、操作機構、聯鎖機構及測量、計量回路等組成。(見圖1)
環網柜配用ZFNC J- 10型高壓真空負荷開關，用真空開關開斷故障與過載電流，其開關柜內的隔離開關或真空開關、接地開關、柜門之間按一-定程序相互聯鎖， 能有效地防止誤操作，真空開關柜，配有電動彈簧儲能操作機構可實現快速合分閘操作。并可根據用戶要求，配裝-定的保護繼電器。熔斷器組合電器柜，熔管帶有撞針，短路情況下，撞針撞擊跳閘機構，實現快速開斷，能有效地保護電器設備。
功能單元：
環網柜主要配裝FZ(R)N21-12R型二工位真空負荷開關，主要方案為進線柜和出線柜。
1、進線柜方案：
柜內配裝一臺FZ(R)N21-12D型三工位真空負荷開關，柜內還可靈活配裝CTPT。主回路由一臺FZ(R)N21-12D真空負荷開關配裝隔離刀和接地刀控制，可分別達到接通母線、隔離、接地三個工位。
2、出線柜方案：
柜內配裝一臺FZ(R)N21- 12D型三工位真空負荷開關和配撞擊器的熔斷器，并在柜內可靈活裝配CT、PT和ZnO避雷器，由此可省去計量柜。
3、“五防”閉鎖功能：
a.送電操作：只有當柜體門關閉并鎖定、操作接地開關到“打開”位置，才能操作負荷開關至合閘位置。
b.停電操作：當負荷開關處于隔離位置，才能關合接地開關，接地開關處于合閘位置時，插入絕緣隔板到位，才能打開柜門。
c.真空滅弧室與隔離刀有可靠的聯鎖，而隔離刀與接地刀互為聯動，并與柜門聯鎖，絕緣隔板與柜門也有聯鎖。

外形及安裝尺寸：

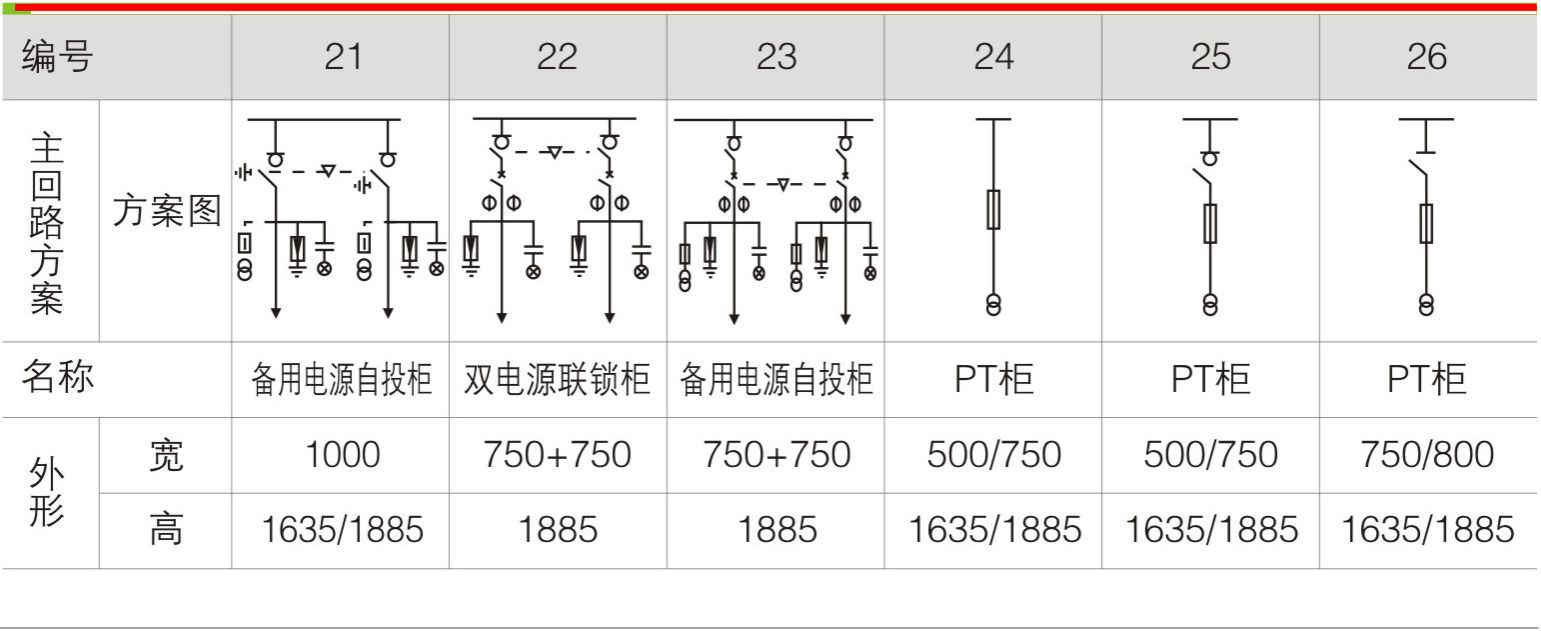

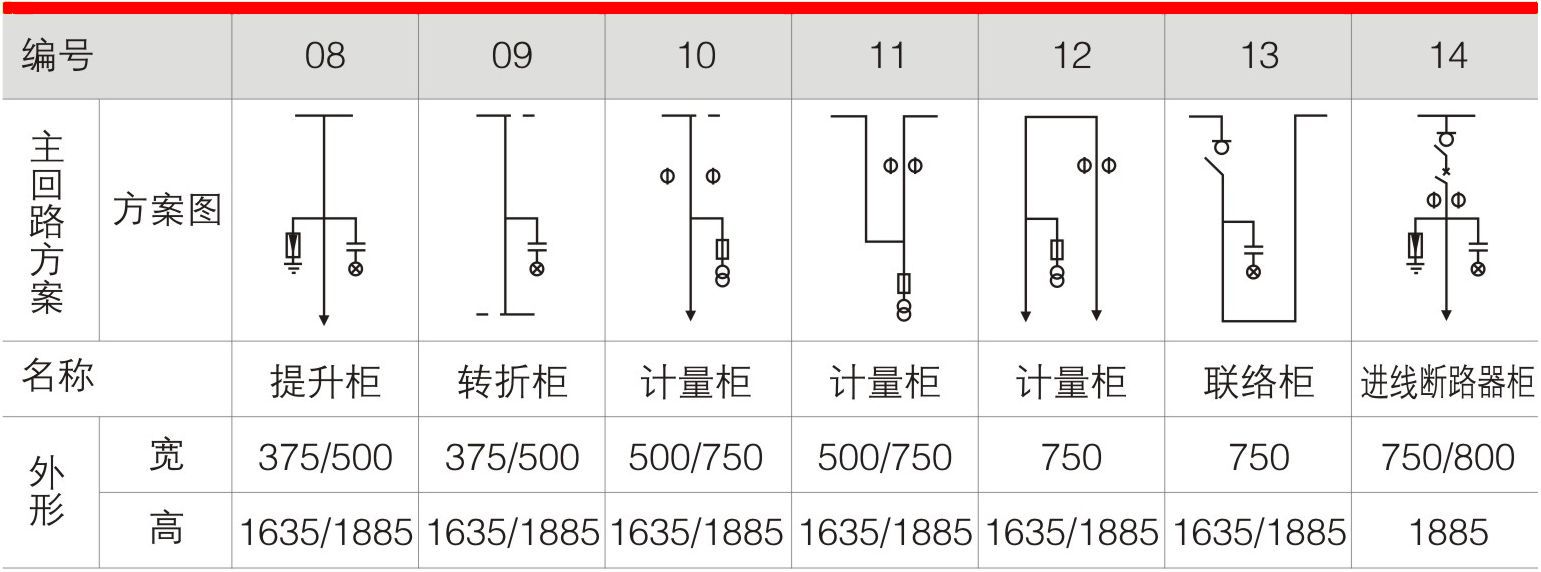

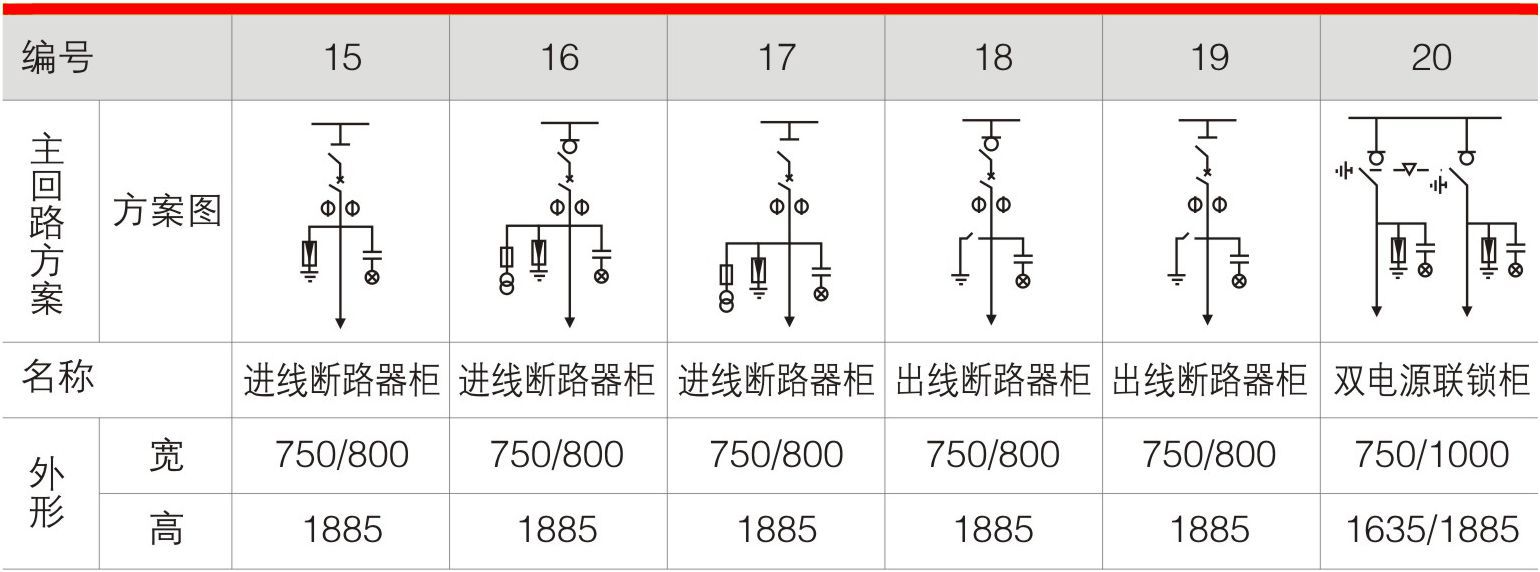

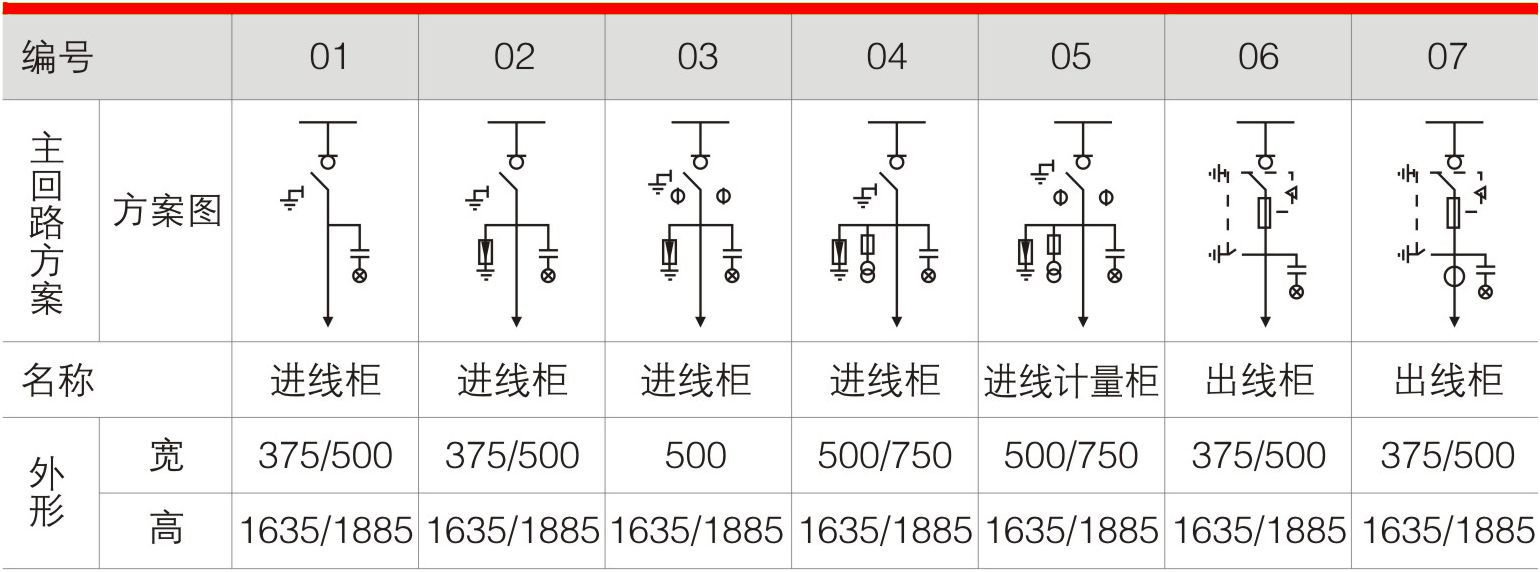

典型方案：

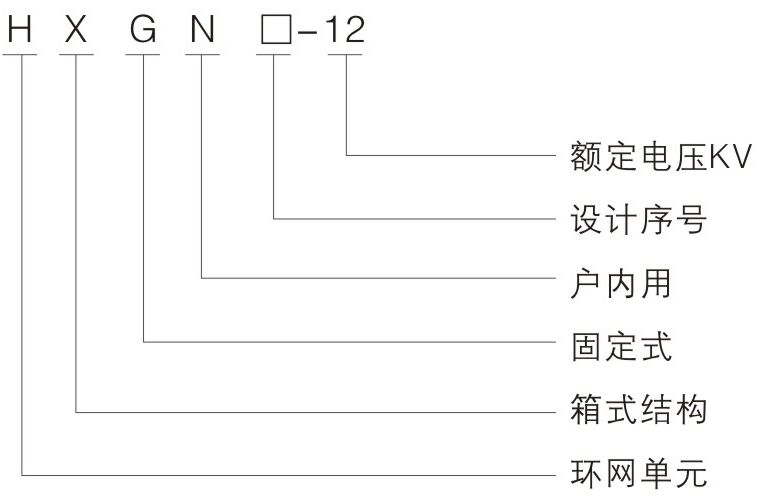

型號含義：

用戶在訂貨時應注明

• ? 斷路器型號，名稱及訂貨數量
• ? 斷路器額定電壓，額定電流及額定短路開斷電流
• ? 額定操作電壓
• ? 備品，備件的名稱及數量
• ? 用戶若有其他特殊需求，可在訂貨時說明
• ? 產品咨詢電話：028-63155909
