產品概述

SRM16-12/24型SF6氣體絕緣緊湊型金屬封閉開關設備（以下簡稱充氣柜）采用模塊化設計，以其固定式與靈活擴展的完美統一，以適合終端用戶或網絡(luò )節點的要求，同時滿足各種配電開閉所、箱式變電站、電纜分接箱的需要，具有結構緊湊、安全可靠、長壽命、免維護的特點。

技術特性

■ SF6氣體壓力 20℃下為0.4bars（相對壓力）
■ 年泄漏率≤0.25‰/年
■ 浸水試驗 水下施加0.3 bars的壓力/24小時
■ 燃弧試驗 有滅弧器20kA/1s無滅弧器16kA/1s
■ 防護等級 SF6氣室 IP67 。

產品正常工作條件

• ? 海拔高度 ≤3000米
• ? 環境溫度:高溫度+55℃，低溫度-45℃
• ? 濕度:平均相對濕度
24小時測量≤95%，1個月測量≤90%

• ? 抗震能力:地震烈度不超過8度
  對于使用范圍超過以上規定的特殊運行環境，請與四川電器集團股份有限公司協商解決

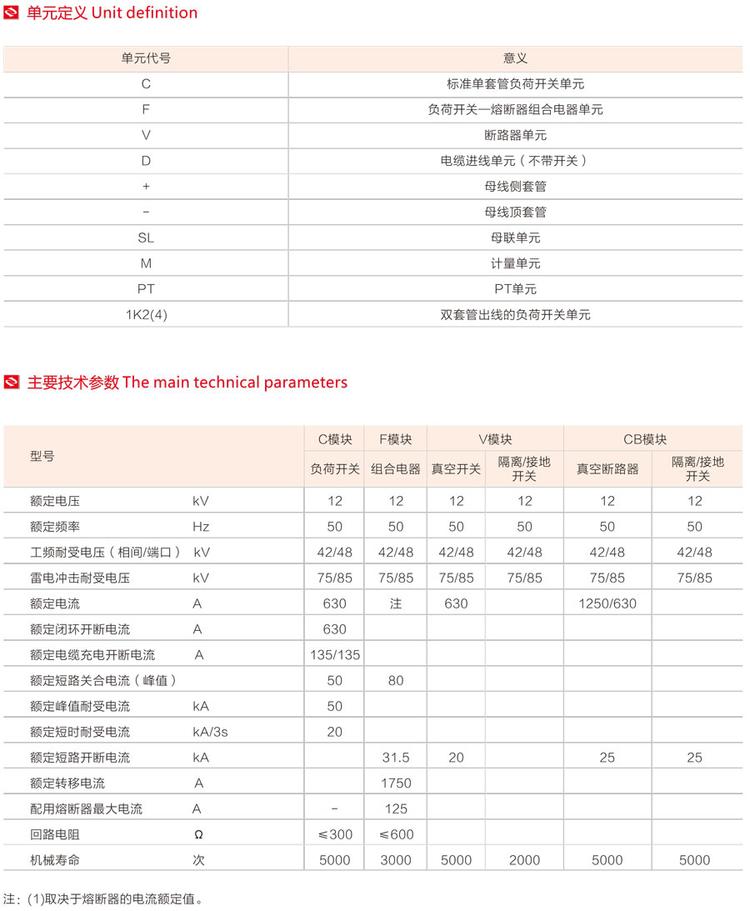

產品柜體及主要元件技術參數

用戶在訂貨時應注明

• ? 斷路器型號，名稱及訂貨數量
• ? 斷路器額定電壓，額定電流及額定短路開斷電流
• ? 額定操作電壓
• ? 備品，備件的名稱及數量
• ? 用戶若有其他特殊需求，可在訂貨時說明
• ? 產品咨詢電話：028-63155909
