產品概述

開閉所指用于接受電力并分配電力的供配電設施，高壓電網中稱為開關站。中壓電網中的開閉所一般用于10kV電力的接受與分配。開閉所，顧名思義，是開啟和關閉的場所，是將高壓電力分別向周?chē)膸讉€(gè)用電單位供電的電力設施，位于電力系統中變電站的下一級。戶外開閉所也是安裝在戶外的起開閉作用的變電所，可以理解為是發電站的一個10kv配電室。以發電站為中心，向外擴展分步無數的戶外開閉所，解決了發電站空間有限的局限，同時又讓用戶有足夠的電源接口，并形成環網型供電網絡(luò )，可以從戶外開閉所左右兩側接近電源

戶外開閉所分類

戶外開閉所根據內部使用開關柜的不同可以分為帶的戶外開閉所和帶的戶外開閉所。帶環網柜的戶外開閉所內部安裝XGN15-12型高壓環網柜，主要有進線柜、計量柜、PT柜和多路出線柜。進出線柜可以使用帶負荷開關的SF6環網柜，也可以使用帶斷路器的真空斷路器柜，也可以?xún)烧叽钆涫褂?。帶充氣柜的?hù)外開閉所具有抗洪防水的功能，內部安裝充氣柜，體積較小，一般采用一套共箱式充氣柜形成進出線支路，供電穩定性高。

戶外開閉所功能

戶外開閉所使用開關柜類型可能有所不同，但功能基本一致。主要為終端用戶提供10kv高壓電源之用，同時具備智能切斷電源、保護電路之用。戶外開閉所的出現解放了發電站的配電室，采用環網型供電系統更是提高了供電穩定性。
戶外開閉所常用于用電負荷較大的用戶，往往因為需要安裝多套配電房或箱式變電站，而沒有足夠的10kv進線電源，所以加裝一套戶外開閉所，增加10kv電源接入口，滿足各個配電房用電需要，提高配電穩定性。
將供電臂分段，事故時縮小事故范圍，提高供電的可靠性、靈活性；減少變電所的復雜性；不改變電壓大小，只擴大饋線回路數，相當于配電所。

開閉所設置位置：

設在車站、貨場附近、電力機務段、樞紐站等大宗負荷處。

戶外開閉所使用環境

■　周?chē)諝鉁囟龋荷舷?45℃，下限-25℃；
■　最大海拔高度2000m；
■　無經常性的劇烈振動，地震強度不超過8度；
■　風速：不大于35m/S；
■　相對濕度：日平均值不大于95%，月平均值不大于90%；
■　安裝傾斜不超過5度。
■　對于使用范圍超過以上規定的特殊運行環境，請與四川電器集團股份有限公司協商解決

開閉所注意事項

■　戶外開閉所所有負荷開關設備均可配置電流、電壓互感器、UPS電源、FTU等，以滿足自動化及計量要求。模擬母線圖能可靠地顯示出開關閉合、斷開和接地位置，具有帶電顯示裝置。
■　戶外開閉所這些一次設備均有閉合、斷開、接地三種位置，并且具有閉鎖功能，可有效防止帶電接地和帶電接地合閘等誤操作。所有這些一次設備有可靠的機械聯鎖，只有在接地位置才能打開出線室門板，確保人身安全

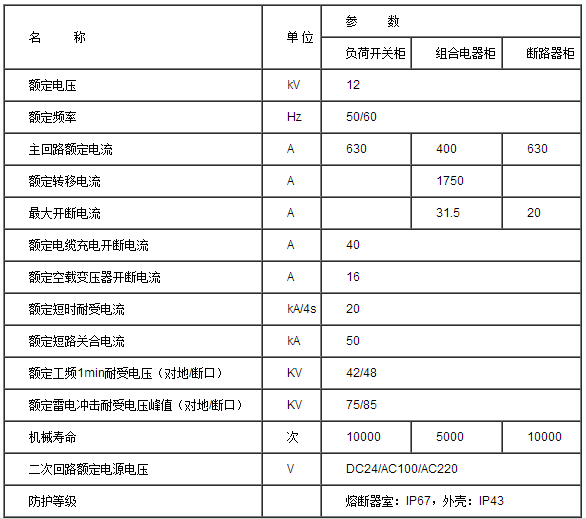

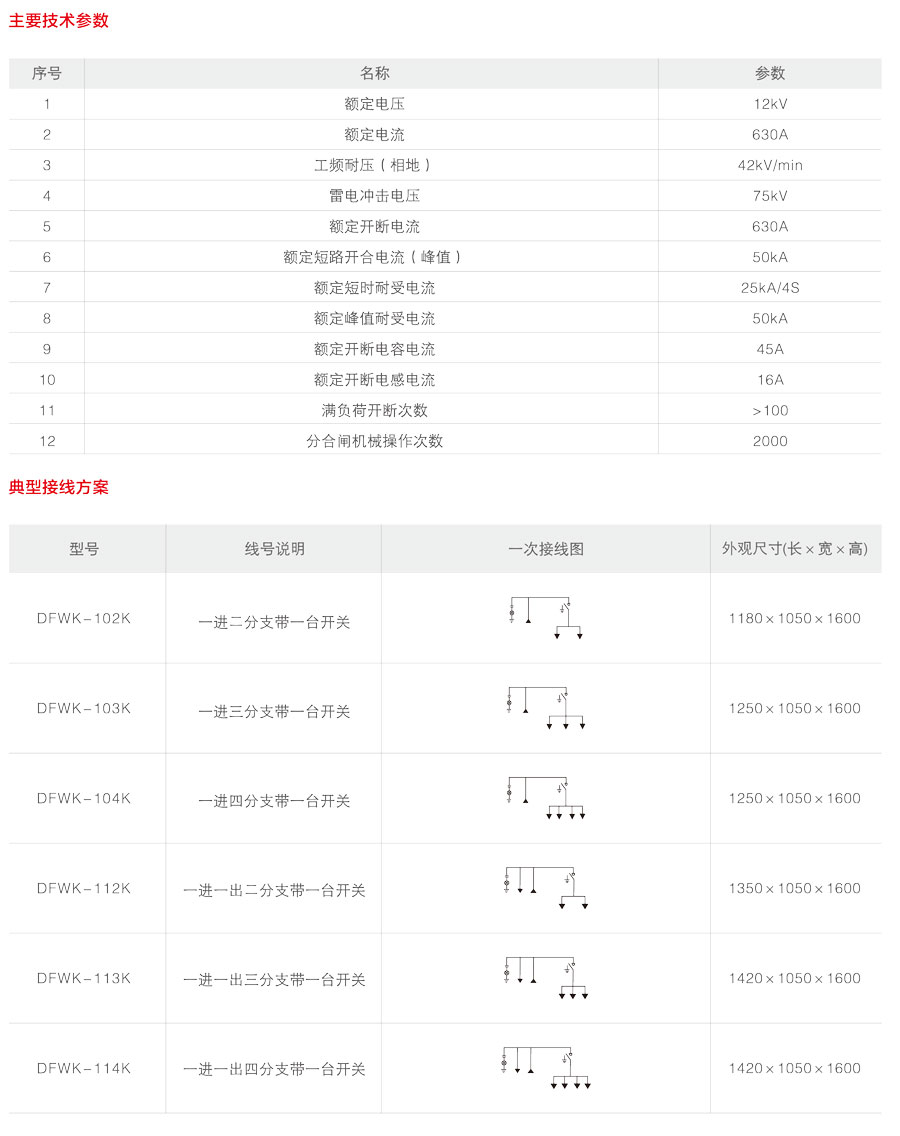

技術參數

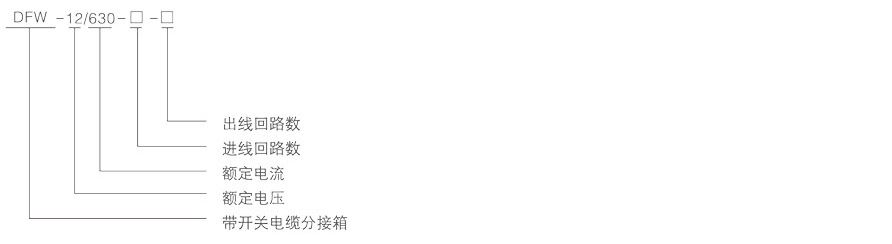

型號含義

用戶在訂貨時應注明

• ? 斷路器型號，名稱及訂貨數量
• ? 斷路器額定電壓，額定電流及額定短路開斷電流
• ? 額定操作電壓
• ? 備品，備件的名稱及數量
• ? 用戶若有其他特殊需求，可在訂貨時說明
• ? 產品咨詢電話：028-63155909
