產品概述

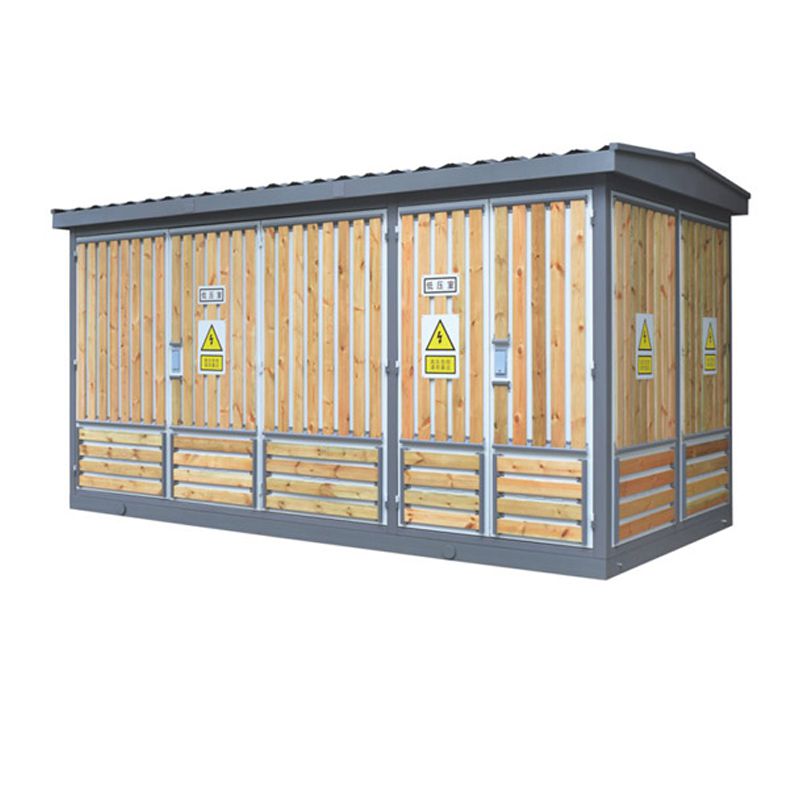

YB系列預裝式箱式變電站系我公司為滿足城網建設的需求，自行設計開發的系列產品。該系列產品是一種裝中壓開關設備、變壓器、低壓配電設備按一定接線方案組合一體的成套配電設備。
本系列預裝式變電站適用于12Kv，額定頻率為50HZ的三相交流系統，容量配置在2500 Kva及以下的住宅小區、商廈賓館、大型工地、高層建筑、工礦企業及臨時性的施工場所，適用于環網供電，也適用于反射式終端供電。
本系列預裝式變電站具有結構緊湊、成套性強、運行安全可靠，維護方便，造型美觀等優點；具有體積小，占地面積小，可選擇型大，現場安裝較小，安裝調試周期短，以及隨負荷中心移動等特點。

產品結構特點：

■ 外殼參照國外技術并根據實際情況進行設計。具有牢固、隔熱通風、性能好、防塵、防小動物、防潮、外形美觀、維護方便等特點。外殼材料有多種選擇。
■ 高壓側一般采用負荷開關，也可采用真空斷路器，并且有齊全的防誤操作功能。還可選配：XGN20-12L六氯化硫環網柜，HXGN15A、HXGN17等環網開關設備。變壓器可采用油浸式變壓器，全密封變壓器及干式變壓器。
■ 變電站保護性能，操作方便，高低壓計量可供選擇，可根據用戶要求配備自動無功率補償設備。
■ 箱體頂蓋設計為雙層結構，夾層間充滿泡沫塑料，具有良好的隔熱作用。高、低壓室在其內部設計有獨立的頂板，變壓器室內設防凝露及自動溫控監視、加熱、降溫裝置。
■ 箱體采用自然通風，也可加裝強迫通風設備。門板及側板外側對應百葉窗位置上裝有防塵裝置。

使用環境要求

◆周?chē)諝鉁囟炔怀^(guò)+400C,較低周?chē)諝鉁囟?250C
◆海拔不超過1000米，若使用特殊訂購的變壓器和低元件，可達海拔3000米
◆垂直斜度不超過50，，無劇烈振動及無沖擊的場所
◆空氣濕度不大于90%（+250C）
◆無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的氣體場所
◆戶外風速不超過35m/s
◆訂購本產品超出上述條件的規定時，可以與制造廠:四川電器集團股份有限公司協商解決

基本技術參數

型號及含義

用戶在訂貨時應注明

a)斷路器型號，名稱及訂貨數量
b)斷路器額定電壓，額定電流及額定短路開斷電流
c)額定操作電壓
d)備品，備件的名稱及數量
e)用戶若有其他特殊需求，可在訂貨時說明
f)產品咨詢電話：028-63155909
